一、概述
我公司是國內早研制蒸發強制循環泵的單位之一。本公司在FJX型強制循環泵基礎上，經多次升級換代，在行業中屢獲殊榮。
1、適用范圍：本公司生產FJX現已用于：隔膜法燒堿、磷酸、真空制鹽、乳酸鈣、氧化鋁、鈦白粉、氯化鈣、氯化銨、氯酸鈉、制糖、熔鹽、造紙、廢水等行業的蒸發、濃縮、冷卻，為提高設備生產能力，增加換熱器的傳熱系數作強制循環用。
2、安裝位置：地面基礎（可根據用戶需要配置彈性支座）直接懸掛于蒸發器上。
3、泵形式：立式、臥式。
4、傳動方式：直聯傳動、皮帶傳動、液力偶合、萬向節傳動。
5、密封結構：組合式機械密封、填料密封。
6、泵體制造方式：鑄造、焊接。
7、過流部件材料：
泵體、葉輪、后蓋、軸封箱、軸套、軸保護套、節流環、葉輪罩等過流件主要材料采用1Ci13Ni9Ti、316、316L、ZG20#、C4鋼、CD4MCu、蒙乃爾合金、哈氏C-276、904L、鈦合金、耐熱耐磨鋼等材料供不同的工況條件選用。
二、結構說明

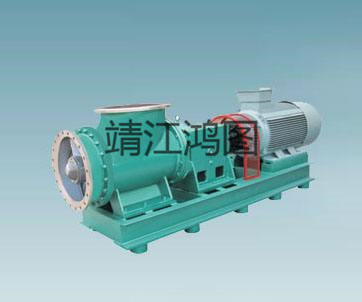

本廠生產的蒸發循環泵為懸臂式結構，臥式安裝，部分規格消化吸收了國外先進產品的特點，因而具有下列特點：
1、慢速型：符合結晶工藝要求，運行平穩。
2、水力性能優異，同型號Ⅲ型效率比Ⅱ型效率提高5%，高 效區寬，抗汽蝕性能好。
3、軸封結構充分考慮用戶要求：
組合式機械密封：摩擦付材料采用高性能耐磨材料，使用壽命長，采用組合式密封檢修容易。
填料密封：有單填料箱和雙填料箱二種，考慮到蒸發器情況，本公司特為用戶設計在蒸發器物料不卸除情況下可更換填料（該項技術系本公司從古爾制泵公司轉讓而來），無論機械密封還是填料密封均可與付葉輪配合設置。
4、泵進出口方向改變?nèi)菀祝河脩糁恍枰獙⑷~輪反裝，同時改變泵轉向、泵進出口方向即可改變。
5、可靠性高：軸懸臂端設導流氣室，減少軸撓度。
6、水冷式軸承座：兩端軸承處有水冷夾套，用稀油潤滑，使用壽命長。
7、FJXⅢ葉輪具有優良的抗汽蝕性能，在絕 對壓力0.05MPa下也能正常運行。
三、性能范圍
流量：300-23000m3/h 揚程：2-7M
工作壓力：≤0.6MPa
工作溫度：≤480℃
四、型號意義
例如： FJX—450
FJX：強制循環泵
450：葉輪直徑mm
五、性能參數
型號 | 流量 | 揚程 | 轉速 | 效率 | 軸功率 | 配用功率 (KW) |
| FJX-250 | 300-683 | 3-6.36 | 980-1450 | 70-71 | 3.5-10.06 | 7.5-18.5 |
| FJX-300 | 397-1783 | 2.4-7 | 980-1450 | 70-72 | 6.1-21.7 | 11-37 |
FJX-350 | 800-1260 | 3.3-4.5 | 980 | 72-75 | 12.7-16.2 | 22-37 |
FJX-450 | 1290-2858 | 4-4.8 | 730-980 | 74-78 | 18.7-44.5 | 37-75 |
FJX-500 | 1790-3910 | 4.3-6 | 730-980 | 73-78 | 30-76.7 | 55-132 |
| FJX-550 | 2520-3700 | 4.1-4.5 | 730 | 75-76 | 41.2-56.2 | 75-110 |
| FJX-600 | 3620-4900 | 4.1-4.7 | 730 | 73-77 | 53.9-82.5 | 110-160 |
| FJX-700 | 3230-4220 | 4-4.6 | 480 | 70-78 | 45.1-72.5 | 75-132 |
| FJX-800 | 4830-7230 | 4.2-5.3 | 480 | 73-77 | 95.5-120.2 | 160-185 |
| FJX-900 | 5450-8100 | 3.8-4.5 | 380 | 75-76 | 83.1-111.7 | 160-185 |
| FJX-1000 | 7180-10750 | 4.3-4.7 | 365 | 75-78 | 117.3-161.4 | 220-280 |
| FJX-1100 | 8640-12900 | 4.3-4.8 | 330 | 75-77 | 150.5-196.2 | 280-355 |
| FJX-1250 | 11500-17200 | 4.0-5 | 300 | 75-77 | 208.8-273.7 | 355-500 |
FJX-1500 | 16500-24700 | 4.0-5 | 250 | 75-77 | 299.6-384.4 | 500-630 |
